Key Features

Modulare Bauweise

Ermöglicht Stufen zwischen den einzelnen Modulen

Verkettungs-System

Keine Notwendigkeit einer Kettenspannung

Garantierter Selbstreinigungseffekt

Wellen werden mit Abstreifer-Elementen sauber gehalten

ROLLENROST HRS

TECHNISCHE DATEN

ROLLER SCREEN HRS / HVW

Type* Width [mm] max. capacity** [t/h] max. feed lump volume [m3] max. edgelength of lump [mm]
HRS / HVW 10xx 1,000 300 0.3 800
HRS / HVW 13xx 1,300 700 0.5 1,000
HRS / HVW 16xx 1,600 1,200 1.3 1,200
HRS / HVW 20xx 2,000 1,750 1.8 1,400
HRS / HVW 24xx 2,400 2,250 2.1 1,500
HRS / HVW 26xx 2,600 2,500 2.5 1,700
* available in different length
** values are variable and can be aligned to the particular requirements

PRODUKT BESCHREIBUNG

Konventionelle Rollenroste haben sich in den letzten Jahren immer häufiger als robuste und effektive Organe zur Siebung von Feinanteilen im Aufgabegut von Brechanlagen bewährt.

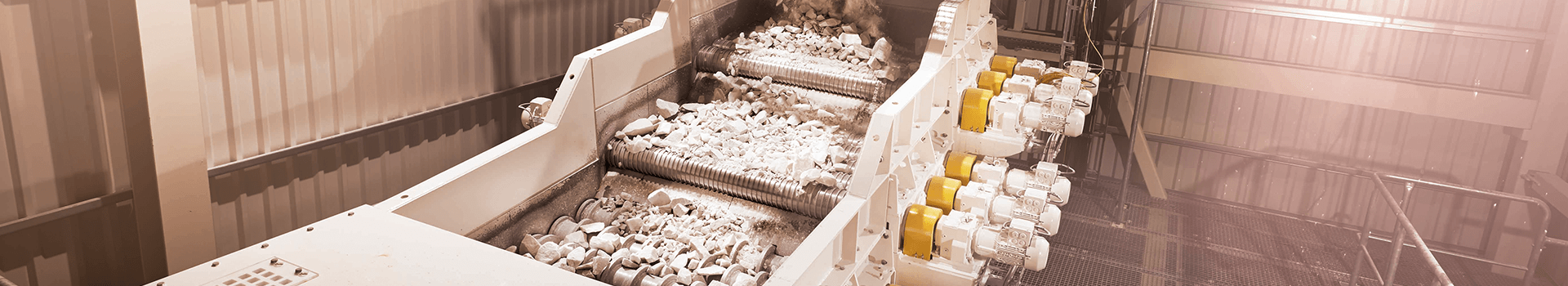

Die Trennfläche wird beim Rollenrost durch rotierende, mit Scheiben bestückte Rollen gebildet, die das aufgegebene Material transportieren, umwälzen und auflockern. Die Abscheidung des Feinanteils erfolgt im Spalt zwischen den einzelnen Rollen, während das Grobgut über den Rost in den Siebüberlauf transportiert wird. Die Form der Scheiben als Polygon unterstützt die Förderung des Materials.

Besonders bei siebschwierigem Schüttgut (feuchtes Material mit lehmigen oder tonigen Anteilen) zeigt sich diese Art der Siebung den Schwingsiebmaschinen, bei denen es mit solchen Materialien häufig zu Anhaftungen und Verstopfungen kommt, deutlich überlegen. Bei Rollenrosten treten Anhaftungen aufgrund der Bewegung in der Trennfläche und der daraus resultierenden Selbstreinigungseigenschaften nicht auf. Des Weiteren besitzt jede Rolle Abstreifelemente zur garantierten Reinigung.

Durch einen Rollenrost wird außerdem der nachfolgende Brecher entlastet, was naheliegend zu geringerem Verschleiß, einem reduzierten Energieverbrauch und im besten Fall zum Einsatz einer kleineren Brechergröße führen kann. Generell führen Rollenroste also zu reduzierten Energie- und Betriebskosten bzw. einer erhöhten Betriebssicherheit.

Der Transport des Materials erfolgt horizontal, so dass der nachfolgende Brecher schonend und gleichmäßig beschickt wird.

Das aus dem horizontalen Materialfluss resultierende kompakte Design, sowie vielfältige Optionen ermöglichen den Einsatz in vielen Bereichen, über- wie unter Tage. Anlagen dieser Art sind für verschiedenste Einsätze in Kalkstein, Mergel, Ton, Kohle, Naturgestein, Salz, Gips und anderen Materialien geeignet.

Das HAZEMAG Rollenrost HRS ist ein- oder mehrstufig einsetzbar sowie mit variabler Spalteinstellung erhältlich und erfüllt somit alle Kundenanforderungen.

Die Modularisierung ermöglicht Stufen zwischen den einzelnen Modulen

Vorteile der HAZEMAG Rollenroste:

  • • Insbesondere bei schwer siebbaren Schüttgütern (feuchtes Material mit lehmigen Anteilen oder Ton) sind die HAZEMAG Rollenroste herkömmlichen Sieben deutlich überlegen
  • Insbesondere bei schwer siebbaren Schüttgütern (feuchtes Material mit lehmigen Anteilen oder Ton) sind die HAZEMAG Rollenroste herkömmlichen Sieben deutlich überlegen
  • Erzielung eines spiralförmigen Materialflusses

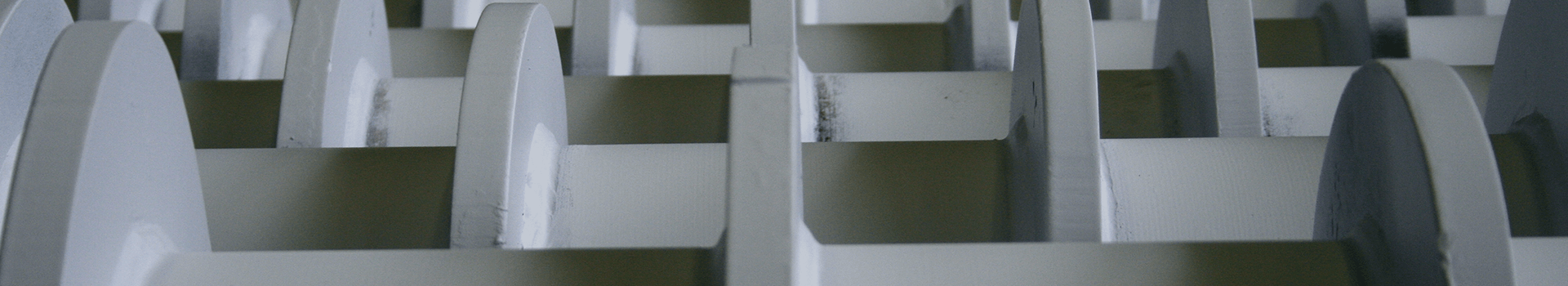

  • Die Sieboberfläche besteht aus rotierenden Wellen mit Polygonscheiben
  • Das zugeführte Material wird über die Rollen transportiert und aufgelockert
  • Das zugeführte Material wird über die Rollen transportiert und aufgelockert
  • Das grobe Material wird über das Sieb in den Überlauf transportiert
  • Die horizontale Anordnung verhindert eine Beschleunigung der Beschickung auf die nachgeschaltete Anlage
  • Schonende und gleichmäßige Beschickung des Brechers durch lastunabhängigen und vibrationsfreien Transport des Materials
  • Quadratische Lücken verhindern, dass längliches oder plättchenförmiges Gestein durchfällt
  • Alle Wellen sind massive Spannwellen
  • Runde Wellen ermöglichen den Einsatz von einstellbaren und austauschbaren Abstreifern
  • Die Bewegung in den Trennflächen und der daraus resultierende Selbstreinigungseffekt verhindert das Verkleben (des Materials)
  • Für eine garantierte Reinigung ist jede Welle mit Abstreifer-Elementen ausgestattet
  • HAZEMAG Rollenroste sind in einzelnen Modulen mit vier oder sechs Wellen und jeder beliebigen Kombination daraus erhältlich
  • Die Modularisierung ermöglicht Stufen zwischen den einzelnen Modulen
  • Die Stufen zwischen den einzelnen Modulen verbessern die Siebleistung, da sie die Materialbewegung erhöhen
  • Unsere Rollenroste sind mit einem Verkettungs-System ausgestattet, das die Belastung der Kette, der Kettenräder, der Wellen und des Antriebs reduziert, die Notwendigkeit einer Kettenspannung eliminiert und eine Reihenanordnung der Scheiben ermöglicht
  • Die HAZEMAG “in-Line” Anordnung der Polygonscheiben reduziert das Risiko, das Grenzkorn in den Zwischenräumen stecken bleibt und somit zwischen Scheibe und Spalt versucht wird zu zerkleinern
  • Das Form-Fit System (gesteckte Variante) erlaubt den Austausch einzelner Polygon- und Distanzscheiben, sowie eine nachträgliche Veränderung der Spaltweite
  • Seit 1981 wurden weltweit über 140 HAZEMAG Rollenroste in Betrieb genommen

Der HAZEMAG VARIOwobbler® HVW stellt die neue Generation von Rollenrosten dar. Besonderheit dieser Maschine ist, dass der Abstand zwischen den einzelnen Wellen und damit der Trennschnitt per Knopfdruck stufenlos und ohne Werkzeug verstellt werden kann.

Dies führt zu einer deutlichen Erweiterung des Einsatzbereiches und massiver Erhöhung der Flexibilität, indem sehr schnell auf wechselnde Anforderungen reagiert werden kann und der Rost immer die richtige Einstellung ermöglicht.

Der Abstand zwischen den einzelnen Wellen ist durch ein mechanisch-hydraulisches System stufenlos einstellbar. Im vorderen Teil der Maschine ist der Rollenabstand meist fix bei kleinstem notwendigem Spalt eingestellt, während der hintere Teil entsprechend verstellbar ist. Dies ermöglicht, sehr flexibel auf wechselnde Markt- und Betriebsanforderungen zu reagieren.

Unter schwierigen Rohmaterialbedingungen, wie z.B. bei hohen Verunreinigungsgraden, kann die Flexibilität des Vorabsiebungssystems durch den HAZEMAG VARIOwobbler® HVW mit hydraulischer Spalteinstellung erhöht und leicht erfüllt werden. Die Vorteile des HAZEMAG VARIOwobbler® lassen sich leicht realisieren, insbesondere wenn das Rohmaterial eine hohe Schwankung aufweist. Alles in allem kann die Vorabsiebung und der Einsatz des VARIOwobbler® dem Betreiber den höchsten Nutzen bringen: Steigerung der Produktqualität und Senkung der Betriebskosten.



Vorteile des HAZEMAG VARIOwobbler®

  • Keine Anhaftungen oder Verstopfungen bei siebschwierigen Schüttgütern
  • Vibrationsfreier und geräuscharmer Betrieb
  • Schonende und kontinuierliche Beschickung des nachgelagerten Brechers
  • Für Dickschichtsiebung geeignet, weil auf ihnen das Material wesentlich besser aufgelockert und umgewälzt wird
  • Geringe Bauhöhe
  • RORO
  • VARIOwobbler
