Gleichmäßige Zerkleinerung von weichem bis mittelhartem Material – kontrolliert und zuverlässig

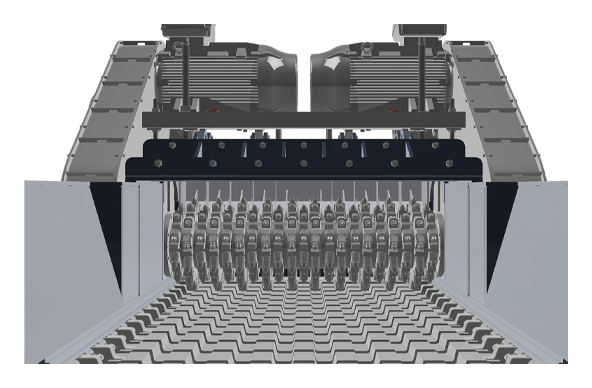

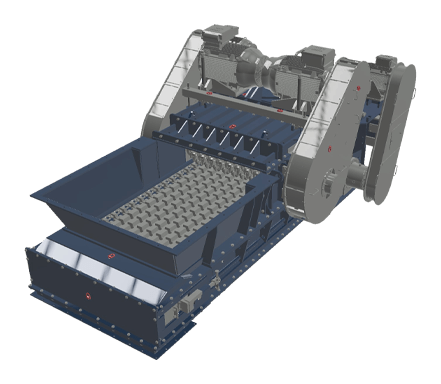

Der HAZEMAG Feeder Breaker HFB vereint einen Kettenförderer und eine Brechwalze in einer kompakten Anlage. Das Aufgabematerial wird auf den integrierten Kettenförderer aufgegeben und horizontal unter der rotierenden Brechwalze hindurchgeführt. Die an der Brechwalze montierten Rundschaftmeißel zerkleinern das Material gezielt.
Charakteristisch für den HFB ist der horizontale Materialfluss ohne Umlenkung: Das Material wird direkt übernommen und kontinuierlich weitertransportiert. Durch die regelbare Fördergeschwindigkeit und die höhenverstellbare Brechwalze lässt sich die Endkorngröße flexibel anpassen. Die SPS-gesteuerte Überwachung ermöglicht einen vollautomatischen, stabilen Betrieb auch bei wechselnden Materialchargen.
Ein wesentlicher Vorteil des HFB liegt in der flexiblen Anpassung des Endprodukts während des laufenden Betriebs. Über die höhenverstellbare Brechwalze und die regelbare Fördergeschwindigkeit lässt sich die Korngröße exakt an wechselnde Anforderungen anpassen. Ergänzt durch SPS-gesteuerte Regelung entsteht eine leistungsfähige, kompakte und mobile Lösung für anspruchsvolle Einsatzbedingungen.
Ihre Vorteile des FEEDER BREAKER HFB auf einen Blick
- Kombinierte Lösung: Kettenförderer und Walzenbrecher in einer kompakten Einheit.
- Kein Umlenken des Materials: Horizontaler Materialfluss direkt vom Aufgabepunkt zur Weiterverarbeitung.
- Hohe Leistungsfähigkeit: Ausgelegt für weiches bis mittelhartes Material mit geringer Feinerzeugung.
- Variable Endkorngröße: Einstellbar über den Abstand zwischen Brechwalze und Fördererbodenblech sowie die Fördergeschwindigkeit.
- SPS-gesteuerte Regelung: Vollautomatischer Betrieb mit Schutzfunktionen für stabile Prozesse.
175 Jahre
Kompetenz im
Maschinenbau
Mehr als
75.000
Anlagen
Weltweit
im Einsatz
FEEDER BREAKER HFB für Ihr Projekt – direkt vom Originalhersteller HAZEMAG
HAZEMAG entwickelt Feeder Breaker HFB für anspruchsvolle Anwendungen im Über- und Untertagebergbau sowie in der Schüttgüter- und Prozessindustrie. Die Maschinen stehen für eine kompakte Bauweise, zuverlässige Materialführung und eine technische Auslegung, die exakt auf Ihre Einsatzbedingungen abgestimmt ist – direkt vom Hersteller.
Technische Daten und Kornkurve | FEEDER BREAKER HFB-Serie
Technische Daten | FEEDER BREAKER HFB
Die Feeder Breaker HFB sind in mehreren Baugrößen verfügbar und für unterschiedliche Aufgabestückgrößen sowie Durchsatzleistungen ausgelegt. Abhängig vom Typ lassen sich 250 bis 2.000 t/h realisieren. Die erforderliche Antriebsleistung richtet sich nach Material, Aufgabestückgröße und gewünschter Leistung, sodass der HFB gezielt an die jeweiligen Einsatzbedingungen im Über- oder Untertagebetrieb angepasst werden kann.
DURCHLAUF-WALZENBRECHER HFB
| Typ | Durchschnittliche Aufgabestückgröße [mm] | Durchsatzleistung [t/h] | Antriebsleistung [kW] |
| HFB 0714 | 500 x 1.300 x X | 250 - 500 | 90 - 160 |
| HFB 1014 | 800 x 1.300 x X | 500 - 1.000 | 110 - 200 |
| HFB 1111 | 1.200 x 1.100 x X | 300 - 500 | 90 - 160 |
| HFB 1414 | 1.500 x 1.400 x X | 700 - 1.100 | 132 - 320 |
| Alle Angaben sind abhängig von Material und Aufgabenstellung. | |||

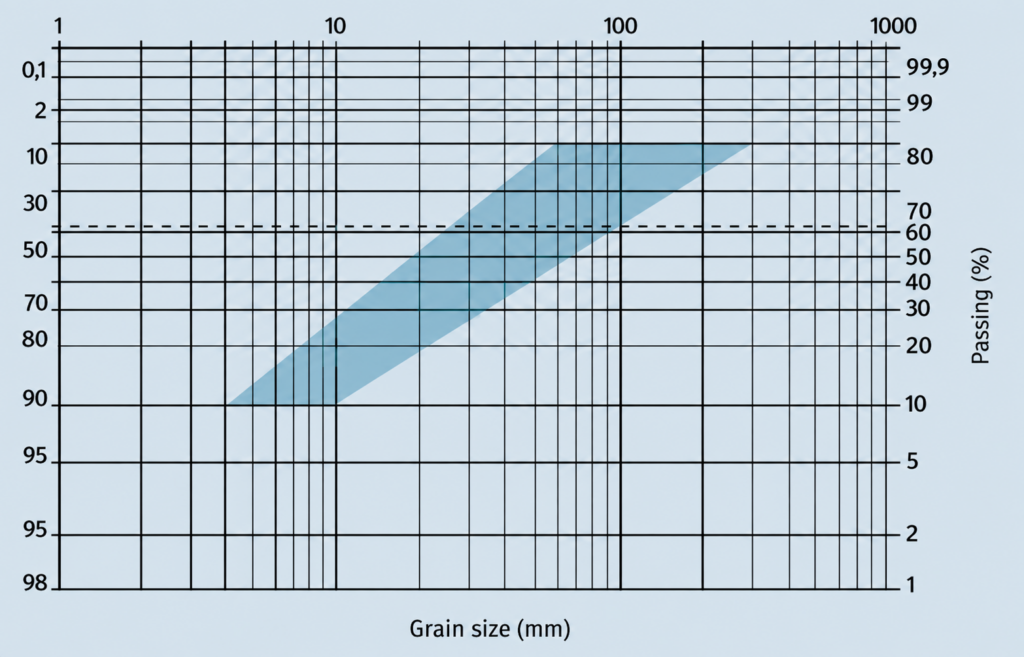

Kornkurve | FEEDER BREAKER HFB
Anwendungsbereich des FEEDER BREAKER HFB
Der Feeder Breaker HFB von HAZEMAG ist überall dort im Einsatz, wo weiches bis mittelhartes Material gleichmäßig und mit geringer Feinerzeugung zerkleinert werden soll. Typische Einsatzfelder sind der Bergbau, industrielle Aufbereitungsanlagen sowie Lager- und Umschlaganlagen mit kontinuierlichem Materialfluss.
Die Kombination aus Kettenförderer und Brechwalze ermöglicht eine direkte Übernahme und Weiterverarbeitung des Materials, ohne zusätzliche Umschlagstellen. Das macht den HFB besonders geeignet für Anwendungen, bei denen ein gleichmäßiger, stabiler Prozess gefordert ist. Die kompakte Bauweise ermöglicht den Einsatz des HFB bei begrenzten Räumlichkeiten, wie z.B. im Untertagebergbau.
Typische Materialien:
- Kali- und Steinsalz
- Gips und Kreide
- Kohle
- Petrolkoks
Branchen:
- Über- und Untertagebergbau
- Schüttgut- und Prozessindustrie
- Lager- und Umschlaganlagen
- Industrielle Aufbereitungsanlagen mit kontinuierlichem Materialfluss
After-Sales-Service für den FEEDER BREAKER HFB
Auch nach der Inbetriebnahme Ihres HAZEMAG Feeder Breaker HFB stehen wir Ihnen mit einem weltweiten Service- und Supportnetzwerk zur Seite. Ziel ist ein zuverlässiger Betrieb, planbare Instandhaltung und eine wirtschaftliche Nutzung über den gesamten Lebenszyklus der Anlage.
Downloads
Unsere Leistungen im Überblick:
Ersatzteile über HAZparts – Originalqualität online bestellen
Mit HAZparts, der offiziellen Online-Bestellplattform von HAZEMAG, erhalten Sie Originalersatzteile für den Feeder Breaker HFB direkt vom Hersteller. Dazu gehören Meißel, Komponenten für Brechwalze und Kettenförderer, Lager sowie Antriebs-, Hydraulik- und Steuerungskomponenten.
HAZparts unterstützt eine zuverlässige Ersatzteilversorgung und trägt zur langfristigen Verfügbarkeit Ihrer Anlage bei.
Verfügbare Ersatzteile:
- Meißel, Abstreifer und Verschleißteile
- Komponenten für Brechwalze und Kettenförderer
- Lager, Dichtungen und Führungselemente
- Antriebs-, Hydraulik- und Steuerungskomponenten
Ihre Vorteile mit HAZparts:
- Einfache Online-Bestellung direkt bei HAZEMAG
- Geprüfte Originalqualität für den Feeder Breaker HFB
- Kurze Lieferzeiten und hohe Ersatzteilverfügbarkeit
- Technische Unterstützung durch den HAZEMAG-Service
Ihr Projekt beginnt mit dem passenden FEEDER BREAKER HFB
Ganz gleich, ob Neuanlage, technische Erweiterung oder Modernisierung bestehender Systeme – HAZEMAG begleitet Sie von der ersten technischen Abstimmung bis zur vollständigen Integration des Feeder Breaker HFB in Ihr Anlagenkonzept.
Unsere Spezialisten unterstützen Sie bei der Auswahl und Auslegung einer Lösung, die präzise auf Materialeigenschaften, Durchsatzanforderungen und betriebliche Rahmenbedingungen abgestimmt ist.
Profitieren Sie von:
- Persönlicher Beratung durch erfahrene HAZEMAG-Spezialisten
- Technischer Auslegung nach Ihren Prozessanforderungen
- Zugriff auf aktuelle technische Unterlagen und Leistungsdaten
- Direktem Kontakt zum Hersteller – ohne Umwege
Konfiguration des FEEDER BREAKER HFB von HAZEMAG
Der Feeder Breaker HFB lässt sich gezielt an Materialeigenschaften, gewünschte Durchsatzleistung und betriebliche Anforderungen anpassen. Aufbau und Ausstattung werden dabei auf den Einsatz im Über- und Untertagebergbau sowie in der Schüttgüter- und Prozessindustrie abgestimmt.
- SPS-gesteuerte Abstimmung von Beschicker und Brecher
- Regelbare Fördergeschwindigkeit des Kettenförderers
- Anpassung der Zerkleinerung während des laufenden Betriebs möglich
- Einbindung in übergeordnete Anlagensteuerungen realisierbar
- Eine Brechwalze mit austauschbaren Rundschaftmeißeln
- Höhenverstellbare Brechwalze zur Anpassung der Endkorngröße
- Ausgelegt für weiches bis mittelhartes Material
- Gleichmäßige Zerkleinerung mit geringer Feinerzeugung

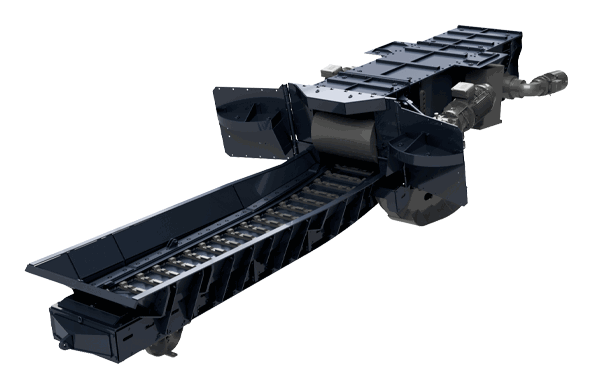

- Integrierter Kettenförderer als Aufgabe- und Austragseinheit
- Modulare Fördererlänge erlaubt Anpassung an Aufgabevolumen
- Horizontaler Materialfluss ohne Umlenkung
- Ebenerdige Materialaufgabe über Naturbunker, optional Stahlbunker
- Leistungsstarke Antriebe für Förderer und Brechwalze
- Auslegung auf hohe Durchsatzleistungen im kontinuierlichen Betrieb
- Antriebsleistung abgestimmt auf Material und Einsatzbedingungen
- Verschleißfeste Ausführung aller beanspruchten Komponenten
- Gute Zugänglichkeit von Brechwalze, Meißeln und Förderer
- Konstruktion für zuverlässigen Dauerbetrieb unter rauen Bedingungen
- Aufgabetrichter und Vorabsiebung mit HAZEMAG Rollenrost HRS
- Stationäre Ausführung auf Kufen (starr oder höhenverstellbar)
- Mobile Varianten mit Raupenfahrwerk oder selbstangetriebenem Fahrwerk
FEEDER BREAKER HFB gebraucht einsetzen – geprüft & direkt von HAZEMAG
Auch gebrauchte HAZEMAG Feeder Breaker HFB bieten eine zuverlässige und wirtschaftliche Lösung für anspruchsvolle Anwendungen im Bergbau und in der Schüttgüterindustrie.
Bevor eine Maschine erneut eingesetzt wird, erfolgt eine technische Prüfung, Überholung und Instandsetzung mit Originalkomponenten, um einen sicheren Betrieb nach HAZEMAG-Standard zu gewährleisten.
Tipp: Availability of used HFB models in the HAZEMAG used machines section varies by project. Our specialists will be happy to help you select the right HFB configuration.
Ihre Vorteile beim Gebrauchtkauf:
- Technisch geprüfte und überarbeitete Anlagen
- Einsatz von Originalteilen nach aktuellem Stand
- Wirtschaftliche Alternative für neue oder bestehende Anlagen
- Weltweite Lieferung und Unterstützung bei der Inbetriebnahme
Entdecken Sie auch weitere Lösungen für Zerkleinerung und Materialtransport
Ergänzend zum Feeder Breaker HFB bietet HAZEMAG weitere Maschinen für unterschiedliche Zerkleinerungs- und Beschickungsaufgaben.
Weitere wichtige Informationen zum FEEDER BREAKER HFB
Der Feeder Breaker HFB unterstützt einen energieeffizienten Anlagenbetrieb durch den direkten, horizontalen Materialfluss ohne Umlenkung. Dadurch werden unnötige Förder- und Umsetzverluste vermieden.
Über die regelbare Fördergeschwindigkeit und die höhenverstellbare Brechwalze lässt sich die Zerkleinerung an Material und Leistungsbedarf anpassen, was zu einem stabilen und gleichmäßigen Energieeinsatz beiträgt.
Die SPS-gesteuerte Abstimmung von Beschicker und Brecher ermöglicht einen kontrollierten Betrieb auch bei wechselnden Materialeigenschaften.
Typische Merkmale:
- Energieeinsatz: Lastabhängig durch abgestimmte Förder- und Brechleistung*
- Antrieb: Leistungsstarke Motoren für kontinuierlichen Betrieb*
- Betriebsart: Gleichmäßiger Durchlauf ohne Materialumlagerung*
Der Feeder Breaker HFB erfüllt alle relevanten Sicherheitsanforderungen. Automatisierte Überwachungsfunktionen sowie eine robuste Bauweise unterstützen einen sicheren Betrieb auch unter anspruchsvollen Bedingungen.
Highlights:
- SPS-gestützte Überwachung von Brechwalze und Fördertechnik
- Schutzfunktionen zur Vermeidung von Blockaden und Überlast
- Auslegung für Dauerbetrieb unter industriellen Einsatzbedingungen
Der Feeder Breaker HFB lässt sich direkt in bestehende Prozessketten integrieren – insbesondere dort, wo Material kontinuierlich übernommen, zerkleinert und weitergefördert werden soll. HAZEMAG unterstützt bei der Planung der Einbindung, der Fördertechnik und der Abstimmung mit nachgeschalteten Anlagenkomponenten.
Typischer Flow:
Aufgabe → HFB → Fördertechnik / Weiterverarbeitung
Schnittstellen:
- Steuerung: SPS, Anbindung an übergeordnete Systeme
- Mechanik: Förderbänder, Übergabepunkte
- Signale: Betriebs- und Störmeldungen
Der HFB kombiniert Beschickung und Zerkleinerung in einer Einheit und reduziert damit den Bedarf an separater Aufgabe- und Umschlagtechnik. Die robuste Bauweise, gleichmäßige Zerkleinerungsleistung und geringer Wartungsaufwand wirken sich positiv auf die Gesamtbetriebskosten über die Lebensdauer der Anlage aus.
Einflussfaktoren:
- Durchsatzleistung und Materialbeschaffenheit
- Betriebsstunden pro Jahr
- Verschleiß- und Wartungsaufwand
Fragen und Antworten zum HAZEMAG FEEDER BREAKER HFB
Ein Feeder Breaker zerkleinert Material unter einer rotierenden Brechwalze, die auf einem Kettenförderer aufgenommenes Aufgabegut kontrolliert zerkleinert. Der horizontale Materialfluss ohne Umlenkung sorgt für einen gleichmäßigen, stabilen Prozess.
Der HFB kombiniert Kettenförderer und Walzenbrecher in einer Einheit und ermöglicht so einen direkten Durchlauf des Materials vom Aufgabepunkt bis zur Weiterverarbeitung. Im Gegensatz zu klassischen Walzenbrechern entfällt das Umlenken des Materials, was den Prozess vereinfacht und stabilisiert.
Der Feeder Breaker HFB eignet sich für weiche bis mittelharte Materialien. Typische Einsatzstoffe sind Kali- und Steinsalz, Gips, Kreide, Kohle und Petrolkoks.
Der Feeder Breaker kommt im Über- und Untertagebergbau, in der Schüttgüter- und Prozessindustrie sowie in Lager- und Umschlaganlagen zum Einsatz – überall dort, wo ein kontinuierlicher Materialfluss und geringe Feinerzeugung gefordert sind.
Die Endkorngröße wird durch die Ausführung und Anordnung der Meißel an der Brechwalze sowie durch die Abstreifer am Förderer mitbestimmt. Einstellen lässt sie sich über den Abstand zwischen der höhenverstellbaren Brechwalze und dem Fördererbodenblech sowie über die Geschwindigkeit des Kettenförderers.
Ja. HAZEMAG bietet eine umfassende Ersatzteilversorgung und Serviceleistungen für den Feeder Breaker HFB. Original-Meißel, Brecher- und Fördererkomponenten, Lager und weitere Verschleißteile sind verfügbar und auf eine lange Standzeit ausgelegt.
