Hoher Zerkleinerungsgrad und energieeffiziente Aufbereitung für maximale Anlagenleistung

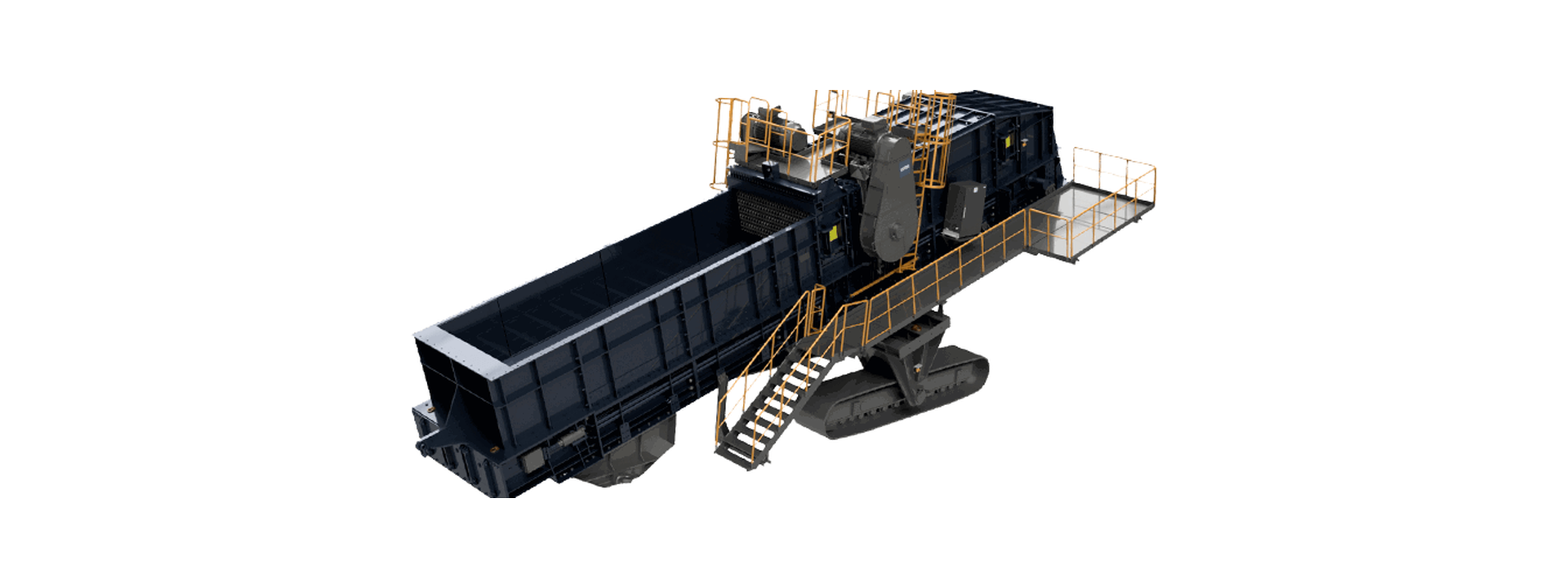

Der Horizontale Schlagwalzenbrecher HHI von HAZEMAG ist eine kompakte, komplette Primär-Brecheranlage für die Zerkleinerung von mittelhartem Gestein, Kohle und Recyclingmaterial mit einem hohen Zerkleinerungsgrad. Er wurde für Anwendungen entwickelt, bei denen Material ebenerdig aufgenommen, zerkleinert und direkt weitergefördert werden soll – ohne aufwendige Fundamentarbeiten.
Charakteristisch für den HHI ist ist der horizontale Materialfluss als Kombination aus einer Schlagwalze und integriertem Schwerlast-Kettenförderer, der sowohl als Aufgabe- als auch als Austragsförderer dient. Das Aufgabematerial wird direkt auf dem Förderer aufgenommen und unter der Schlagwalze zerkleinert. Diese Bauweise ermöglicht eine förderbandgerechte Primärzerkleinerung – typisch 0–250 mm – und macht den HHI durch seine kompakte Bauweise ideal für Über- und Untertagebetrieb, Tunnelbau und räumlich begrenzte Einsatzbereiche.
Dank SPS-gesteuerter Überwachung von Schlagwalze und Förderer arbeitet die Anlage vollautomatisch und schützt sich selbst vor Überlast oder Blockaden. Unterschiedliche Mobilitätsoptionen – von stationär bis voll mobil auf Raupenfahrwerk – machen den HHI zu einer flexibel einsetzbaren Lösung für wechselnde Einsatzorte und Materialien.
Ihre Vorteile des HORIZONTALEN SCHLAGWALZENBRECHERS HHI auf einen Blick
- Komplette Brechanlage: Schlagwalze und Schwerlast-Kettenförderer in einer Einheit.
- Ebenerdige Beschickung: Kein Fundament erforderlich, einfache Integration in bestehende Abläufe.
- Bandfähige Zerkleinerung: Direkte Weiterförderung des Materials nach dem Brechprozess.
- Hohe Einsatzflexibilität: Stationär, semi-mobil oder mobil auf Raupenfahrwerk verfügbar.
- Automatisierter Betrieb: SPS-gesteuerte Überwachung von Brecher und Förderer.
175 Jahre
Kompetenz im
Maschinenbau
Mehr als
75.000
Anlagen
Weltweit
im Einsatz
HORIZONTALER SCHLAGWALZENBRECHER HHI für Ihr Projekt – direkt vom Originalhersteller HAZEMAG
HAZEMAG entwickelt den Horizontalen Schlagwalzenbrecher HHI für anspruchsvolle Anwendungen im Über- und Untertagebetrieb, im Tunnelbau sowie im Recycling von Beton und Bauschutt. Die Anlagen stehen für eine robuste Bauweise, zuverlässige Materialaufnahme und eine technische Auslegung, die gezielt auf Ihre Einsatzbedingungen abgestimmt wird – direkt vom Hersteller.
Technische Daten und Kornkurve des HORIZONTALEN SCHLAGWALZENBRECHERS | HHI-Serie
Technische Daten des HORIZONTALEN SCHLAGWALZENBRECHERS | HHI
Die Horizontalen Schlagwalzenbrecher HHI sind in mehreren Baugrößen erhältlich und für sehr große Aufgabestückgrößen sowie hohe Durchsatzleistungen ausgelegt. Je nach Ausführung können 500 bis 2.000 t/h verarbeitet werden. Die installierte Leistung wird entsprechend der Materialeigenschaften und der gewünschten Förderleistung ausgelegt, sodass sich der HHI flexibel an unterschiedliche Einsatzbedingungen im Bergbau, Tunnelbau und Recycling anpassen lässt.
PRIMARY HORIZONTAL IMPACT CRUSHER HHI
| Model | Max. Feed Size [mm] | Capacity [t/h] | Power Requirements [kW] |
|---|---|---|---|
| HHI 1515 | 1.000 x 1.400 | 500 - 1.800 | 160 - 500 |
| HHI 1518 | 1.100 x 1.750 | 800 - 2.500 | 315 - 630 |
| HHI 1521 | 1.100 x 2.100 | 1.000 - 3.000 | 500 - 630 |
| HHI 1525 | 1.100 x 2.400 | 1.200 - 4.000 | 630 - 750 |

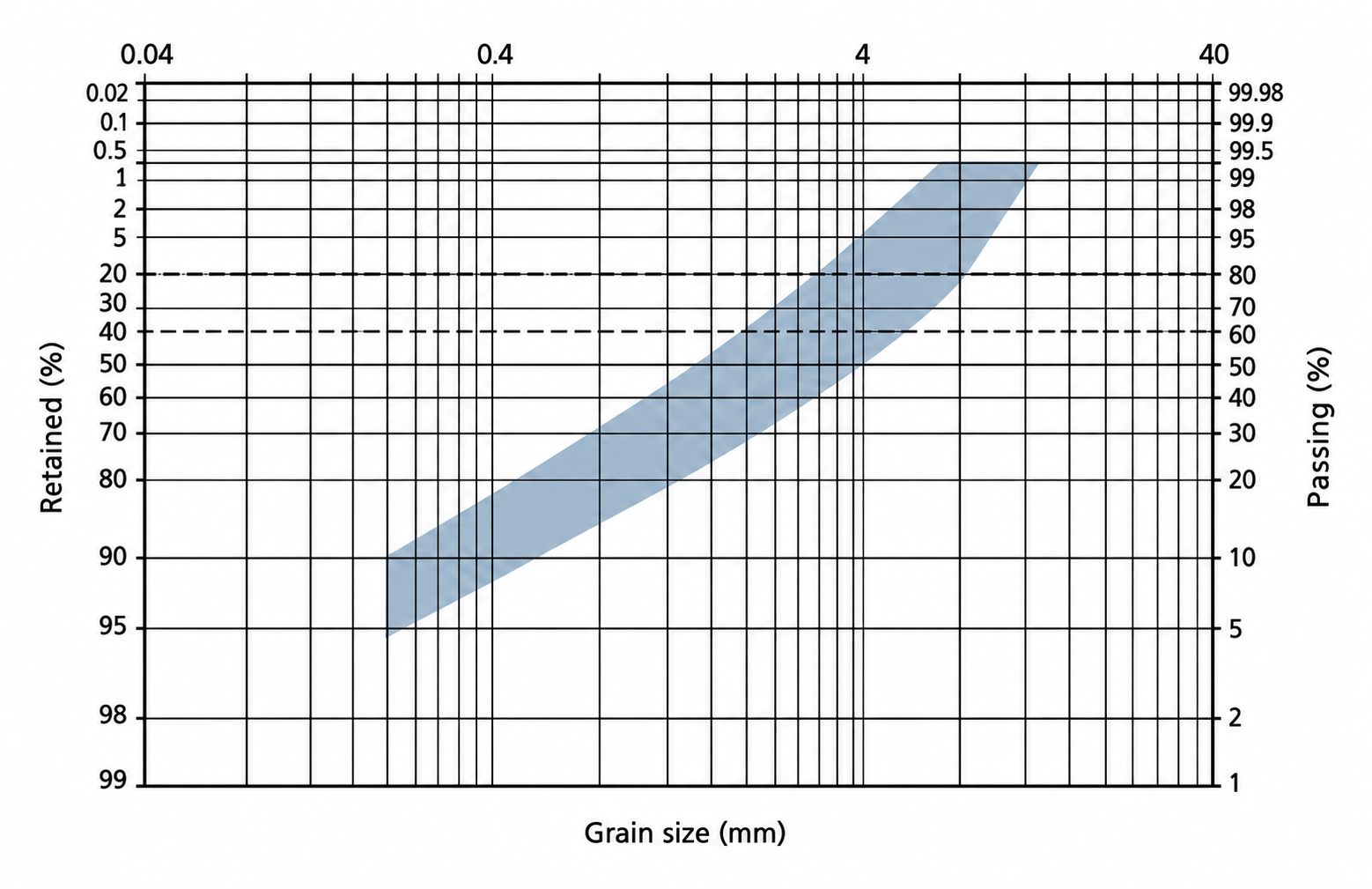

Kornkurve | HHI
Der Horizontale Schlagwalzenbrecher HHI ermöglicht einen hohen Zerkleinerungsgrad bei gleichzeitig hohem Durchsatz. Durch die variable Brechspalteinstellung mittels Höhenverstellung der Schlagwalze und die abgestimmte Fördertechnik lässt sich das Ergebnis an unterschiedliche Materialeigenschaften anpassen und gleichmäßig an nachgeschaltete Prozesse übergeben.
Anwendungsbereich des HORIZONTALEN SCHLAGWALZENBRECHERS HHI
Der Horizontale Schlagwalzenbrecher HHI von HAZEMAG wird überall dort eingesetzt, wo großstückiges, schweres oder auch klebriges Material direkt an der Gewinnungsstelle zerkleinert und weitergefördert werden soll. Typische Einsatzfelder sind der Über- und Untertagebergbau sowie die Steine-Erdenindustrie – mit Sonderanwendungen im Tunnelbau und beim Recycling von Beton und Bauschutt.
Die robuste Auslegung erlaubt einen zuverlässigen Dauerbetrieb und schafft stabile Voraussetzungen für nachgeschaltete Förder- oder Aufbereitungsprozesse.
Typische Materialien:
- Kalkstein und Kohle
- Erz und mineralische Rohstoffe (gering- bis leichtabrasiv)
- Beton, Bauschutt und Recyclingmaterial
- Lehmige, klebrige und bindige Materialien – vorzugsweise mit Naturbunker (Brückenbildungsgefahr)
Branchen:
- Über- und Untertagebergbau
- Tunnel- und Infrastrukturbau
- Steine- und Erdenindustrie sowie Zementindustrie
- Recycling- und Umwelttechnik
After Sales-Service
Auch nach der Inbetriebnahme Ihres HAZEMAG Horizontalen Schlagwalzenbrechers HHI begleitet Sie HAZEMAG mit einem weltweiten Service- und Supportnetzwerk. Ziel ist ein stabiler Betrieb, planbare Instandhaltung und eine wirtschaftliche Nutzung über die gesamte Lebensdauer der Anlage.
Downloads
Unsere Leistungen im Überblick:
Ersatzteile über HAZparts – Originalqualität online bestellen
Mit HAZparts, der offiziellen Online-Bestellplattform von HAZEMAG, erhalten Sie Originalkomponenten für den Horizontalen Schlagwalzenbrecher HHI direkt vom Hersteller – passgenau gefertigt, schnell verfügbar und weltweit lieferbar.
Ob Schlagelemente, Fördererbauteile oder Lager – HAZparts sorgt für eine zuverlässige Ersatzteilversorgung und eine dauerhaft hohe Anlagenverfügbarkeit.
Ersatzteile:
- Schlagelemente und Verschleißteile
- Komponenten für Schlagwalze und Kettenförderer
- Lager, Dichtungen und Schutzplatten
- Antriebs-, Hydraulik- und Steuerungskomponenten
Ihre Vorteile mit HAZparts:
- Einfache Online-Bestellung direkt bei HAZEMAG
- Geprüfte Originalqualität für den Horizontalen Schlagwalzenbrecher HHI
- Kurze Lieferzeiten und hohe Ersatzteilverfügbarkeit
- Technische Unterstützung durch den HAZEMAG-Service
Ihr Projekt beginnt mit dem passenden HORIZONTALEN SCHLAGWALZENBRECHER HHI
Ganz gleich, ob Neuanlage, technische Erweiterung oder Modernisierung bestehender Systeme – HAZEMAG begleitet Sie von der ersten technischen Abstimmung bis zur vollständigen Integration des Horizontalen Schlagwalzenbrechers HHI in Ihr Anlagenkonzept. Unsere Spezialisten unterstützen Sie bei der Auswahl und Auslegung einer Lösung, die exakt auf Materialeigenschaften, Durchsatzanforderungen und Einsatzbedingungen abgestimmt ist.
Profitieren Sie von:
- Persönlicher Beratung durch erfahrene HAZEMAG-Spezialisten
- Technischer Auslegung entsprechend Ihren Prozessanforderungen
- Zugriff auf aktuelle technische Unterlagen und Leistungsdaten
- Direktem Kontakt zum Hersteller – ohne Umwege
Konfiguration des HORIZONTALEN SCHLAGWALZENBRECHERS HHI von HAZEMAG
Der Horizontale Schlagwalzenbrecher HHI lässt sich gezielt an Materialeigenschaften, Durchsatzanforderungen und Einsatzbedingungen anpassen. Aufbau und Ausstattung werden dabei auf die spezifische Anwendung ausgelegt.
- SPS-gesteuerte Überwachung von Schlagwalze und Fördertechnik
- Automatische Anpassung an wechselnde Materiallasten
- Schutzfunktionen zur Vermeidung von Blockaden und Überlast
- Anbindung an übergeordnete Anlagensteuerungen möglich
- Horizontale Schlagwalze mit nachstellbaren und austauschbaren Schlagelementen
- Zerkleinerung geeignet für großstückiges und klebriges Material
- Höhenverstellbare Brechwalze zur Einstellung der Endkorngröße
- hoher Zerkleinerungsgrad
- kubisches Brechprodukt
- Integrierter Schwerlast-Kettenförderer als Aufgabe- und Austragseinheit
- Modulare Fördererlänge erlaubt Anpassung an Aufgabevolumen
- Horizontaler Materialfluss ohne Umlenkung
- Ebenerdige Materialaufgabe über Naturbunker, optional Stahlbunker
- Leistungsstarke Antriebe für Schlagwalze und Förderer
- Auslegung auf hohe Durchsatzleistungen im Dauerbetrieb
- Frequenzgesteuerte Geschwindigkeiten von Schlagwalze und Förderer für flexible Anpassung an Materialeigenschaften und Anwendung
- Verschleißoptimierte Konstruktion aller beanspruchten Bauteile
- Gute Zugänglichkeit zu Schlagwalze, Schlagelementen und Förderer
- Auslegung für zuverlässigen Betrieb unter rauen Einsatzbedingungen
- Stationäre, semi-mobile oder mobile Ausführung
- Optionale Ausrüstung mit Raupenfahrwerk
- Integration einer Vorabsiebung möglich, z. B. mit HAZEMAG Rollenrost HRS
HORIZONTALER SCHLAGWALZENBRECHER HHI gebraucht einsetzen – geprüft & direkt von HAZEMAG
Auch gebrauchte HAZEMAG Horizontale Schlagwalzenbrecher HHI bieten eine zuverlässige und wirtschaftliche Lösung für die spezifische Anwendung.
Vor der erneuten Inbetriebnahme werden verfügbare Maschinen technisch geprüft, überholt und mit Originalkomponenten instandgesetzt, um einen sicheren und leistungsfähigen Betrieb nach HAZEMAG-Standard sicherzustellen.
Tipp: Verfügbare HHI-Modelle variieren je nach Projekt. Unser Team berät Sie gerne bei der Auswahl der passenden Ausführung für Ihre Anwendung.
Ihre Vorteile beim Gebrauchtkauf:
- Technisch geprüfte und überarbeitete Anlagen
- Einsatz von Originalteilen nach aktuellem HAZEMAG-Standard
- Wirtschaftliche Alternative für neue oder bestehende Anlagen
- Weltweite Lieferung und Unterstützung bei der Inbetriebnahme
Entdecken Sie auch unsere weiteren Brecher- und Förderlösungen
Ergänzend zum Horizontalen Schlagwalzenbrecher HHI bietet HAZEMAG weitere Maschinen für unterschiedliche Zerkleinerungs- und Beschickungsaufgaben. So lassen sich Prozessschritte gezielt kombinieren und auf Material sowie Durchsatz abstimmen.
Weitere wichtige Informationen zum HAZEMAG HORIZONTALER SCHLAGWALZENBRECHER HHI
Der Horizontale Schlagwalzenbrecher HHI ist für hohe Durchsatzleistungen bei gleichzeitig stabilen Betriebsbedingungen ausgelegt. Durch die bandfähige Zerkleinerung und den integrierten Schwerlast-Kettenförderer wird unnötiger Materialumschlag vermieden.
Die Auslegung von Schlagwalze, Fördertechnik und Antrieb erfolgt abgestimmt auf Materialeigenschaften und Einsatzbedingungen. So lässt sich der Energieeinsatz gezielt an die jeweilige Anwendung anpassen.
Typische Merkmale:
- Energieeinsatz: Lastabhängig durch abgestimmte Brech- und Förderleistung
- Antrieb: Leistungsstarke Motoren für Dauerbetrieb
- Betriebsart: Kontinuierlicher Materialdurchlauf ohne Umlenkung
Der HHI Schlagwalzenbrecher erfüllt alle relevanten Sicherheitsanforderungen.
Automatisierte Überwachungsfunktionen sowie eine robuste Bauweise unterstützen einen sicheren Betrieb auch unter anspruchsvollen Bedingungen.
Highlights:
- SPS-gestützte Überwachung von Schlagwalze und Förderer
- Schutzfunktionen zur Vermeidung von Blockaden und Überlast
- Auslegung für raue Einsatzumgebungen über und unter Tage
Der Horizontale Schlagwalzenbrecher HHI lässt sich direkt in bestehende Prozessketten integrieren – insbesondere dort, wo Zerkleinerung und Förderung in einem Schritt erfolgen sollen.
HAZEMAG unterstützt bei der Planung der Einbindung, der Fördertechnik und der Abstimmung mit nachgeschalteten Anlagenkomponenten.
Typischer Flow:
Aufgabe → HHI → Fördertechnik / Weiterverarbeitung
Schnittstellen:
- Steuerung: SPS, Anbindung an übergeordnete Systeme
- Mechanik: Förderbänder, Übergabepunkte
- Signale: Betriebs- und Störmeldungen
Der HHI kombiniert mehrere Prozessschritte in einer Maschine und reduziert dadurch den Bedarf an zusätzlicher Förder- und Umschlagtechnik.
Die robuste Auslegung, hohe Durchsatzleistung und geringe Stillstandszeiten wirken sich positiv auf die Gesamtbetriebskosten über die Lebensdauer der Anlage aus.
Einflussfaktoren:
- Durchsatzleistung und Materialbeschaffenheit
- Betriebsstunden pro Jahr
- Verschleiß- und Wartungsaufwand
Fragen und Antworten zum HAZEMAG SCHLAGWALZENBRECHER HHI
Ein Horizontaler Schlagwalzenbrecher zerkleinert Material über einer rotierenden Schlagwalze, die das Aufgabegut erfasst und zerkleinert. Die Zerkleinerung erfolgt bandfähig in Kombination mit integrierter Fördertechnik.
Im Gegensatz zu klassischen Prall- oder Walzenbrechern kombiniert der HHI Zerkleinerung und Förderung in einer Einheit. Das Material wird ebenerdig aufgenommen, zerkleinert und direkt weitertransportiert, ohne zusätzliche Umschlagprozesse.
Der HHI ist für großstückige, aber auch harte und auch klebrige Materialien ausgelegt. Typische Einsatzstoffe sind Kalkstein, Kohle, Erz, Beton, Bauschutt sowie feuchte oder lehmige Materialien.
Der Horizontale Schlagwalzenbrecher kommt im Über- und Untertagebergbau, in der Schotter- und Zementindustrie, der Steine- und Erdenindustrie sowie in der Schwer- und Schüttgüterindustrie zum Einsatz – insbesondere dort, wo hohe Durchsatzleistungen gefordert sind.
Durch die direkte Übergabe des zerkleinerten Materials an die Fördertechnik entfallen zusätzliche Brech- oder Umschlagstufen. Das reduziert Platzbedarf, vereinfacht die Anlagenstruktur und unterstützt einen gleichmäßigen Materialfluss.
Ja. HAZEMAG bietet eine umfassende Ersatzteilversorgung und Serviceleistungen für den Horizontalen Schlagwalzenbrecher HHI. Original-Schlagelemente, Fördererbauteile und weitere Komponenten sind verfügbar und auf eine lange Standzeit ausgelegt.
Machen Sie mit uns den nächsten Schritt: Kontaktieren Sie uns für Ihre HHI-Lösung
Wir bei HAZEMAG sind bereit, mit Ihnen individuelle Lösungen zu entwickeln, die genau auf Ihre Anforderungen abgestimmt sind. Unser Expertenteam unterstützt Sie bei der Auslegung effizienter Zerkleinerungs- und Förderprozesse. Kontaktieren Sie uns, um gemeinsam die passende Lösung für Ihre Anwendung zu finden.
