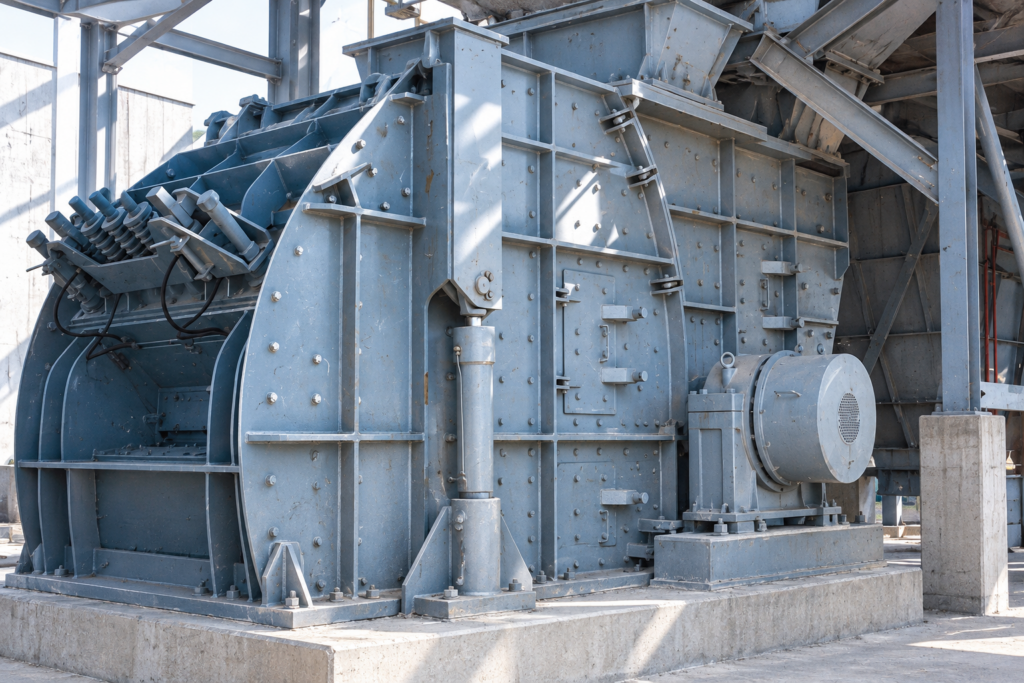

Kombinierte Zerkleinerungsprinzipien für die Zementindustrie

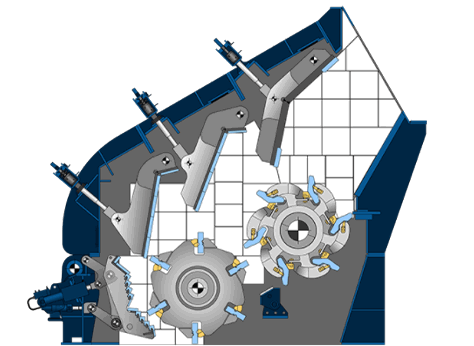

Der Compound-Brecher HPC kombiniert Primär- und Sekundärzerkleinerung mit zwei gleichsinnig rotierenden Rotoren in einem Gehäuse und wird vor allem in der Zementindustrie eingesetzt. Er bereitet mineralische Rohstoffe zuverlässig auf und erzeugt eine gleichmäßige Produktkörnung für nachgeschaltete Prozessstufen.
Die Anlage ist auf die Anforderungen in Zementanlagen ausgelegt, in denen Rohmaterialien gleichmäßig aufgeschlossen und für nachgelagerte Prozessschritte vorbereitet werden sollen. Durch die Kombination der Zerkleinerungsprinzipien wird der Materialfluss gezielt gesteuert und eine gleichbleibend hohe Produktqualität im Dauerbetrieb sichergestellt.
Optionale Systeme wie HAZtronic ermöglichen eine einfache und präzise Einstellung der Maschine. Dadurch lassen sich Prozesse sicher an wechselnde Materialeigenschaften anpassen, was zu stabilen Abläufen, hoher Anlagenverfügbarkeit und einem wirtschaftlichen Betrieb führt.
Ihre Vorteile des COMPOUND BRECHERS auf einen Blick
- Kombinierte Zerkleinerungsstufen: Primär- und Sekundärzerkleinerung in einer Maschine für effiziente Rohstoffaufbereitung.
- Hohe Prozessstabilität: Gleichmäßige Zerkleinerung und stabile Bedingungen in Zementanlagen.
- Gleichmäßige Kornverteilung: Reproduzierbare Kornverteilung als Basis für nachgelagerte Prozessschritte.
- Wirtschaftlicher Betrieb: Optimierte Betriebskosten und reduzierte Stillstandszeiten im Dauerbetrieb.
- Robuste Konstruktion: Ausgelegt für anspruchsvolle Bedingungen.
175 Jahre
Kompetenz im
Maschinenbau
Mehr als
75.000
Anlagen
Weltweit
im Einsatz
COMPOUND BRECHER HPC für Ihr Projekt – direkt vom Originalhersteller HAZEMAG
HAZEMAG bietet maßgeschneiderte Lösungen für Zementanlagen und die Aufbereitung mineralischer Rohstoffe. Der Compound Brecher HPC überzeugt durch stabile Prozesse, robuste Konstruktion und zuverlässigen Service direkt vom Hersteller.
Technische Daten und Kornkurve des COMPOUND-BRECHERS | HPC-Serie
Technische Daten | HPC-Serie
Die folgende Tabelle zeigt die verfügbaren Ausführungen des Compound Brechers HPC. Aufgeführt sind zentrale Kenndaten für die Zementrohstoffaufbereitung, darunter Durchsatzbereiche, Antriebsleistung, Einlaufabmessungen und zulässige Aufgabestückgrößen. Die Werte unterstützen die Auswahl der passenden Baugröße für eine stabile Rohmaterialaufbereitung sowie nachgeschaltete Prozessschritte in der Zementanlage.
COMPOUND BRECHER | HPC
| Typ | Rotordurchmesser [mm] | Kraftbedarf [kW] | Einlauf Höhe x Breite [mm] | Maximale Aufgabestückgröße m³ [mm] | Rotorabmessungen mm [d x b] | Gewicht [kg] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPC-1414 | 230 | 250/315 | 950 x 1.420 | 0.5 (1.000) | 1.340 x 1.340 | 28.000 | ||||||
| HPC-1615 | 400 | 400/500 | 1.400 x 1.520 | 1.0 (1.200) | 1.640 x 1.500 | 62.000 | ||||||
| HPC-1618 | 470 | 500/560 | 1.400 x 1.820 | 1.2 (1.300) | 1.640 x 1.800 | 70.500 | ||||||
| HPC-1622 | 550 | 560/710 | 1.400 x 2.270 | 1.4 (1.500) | 1.640 x 2.250 | 92.000 | ||||||
| HPC-1822 | 850 | 900/1.000 | 1.500 x 2.270 | 2.0 (1.500) | 1.800 x 2.250 | 101.000 | ||||||
| HPC-2022 | 1.150 | 1.200/1.400 | 1.770 x 2.270 | 2.2 (1.500) | 2.000 x 2.250 | 131.000 | ||||||
| HPC-2025 | 1.325 | 1.300/1.600 | 1.770 x 2.520 | 2.3 (1.600) | 2.000 x 2.500 | 160.000 | ||||||
| HPC-2030 | 1.650 | 1.650/2.000 | 1.770 x 3.020 | 2.4 (1.700) | 2.000 x 3.000 | 180.000 | ||||||
| Hinweis: Die Leistungsangaben beziehen sich auf mittelharten Kalkstein. | ||||||||||||

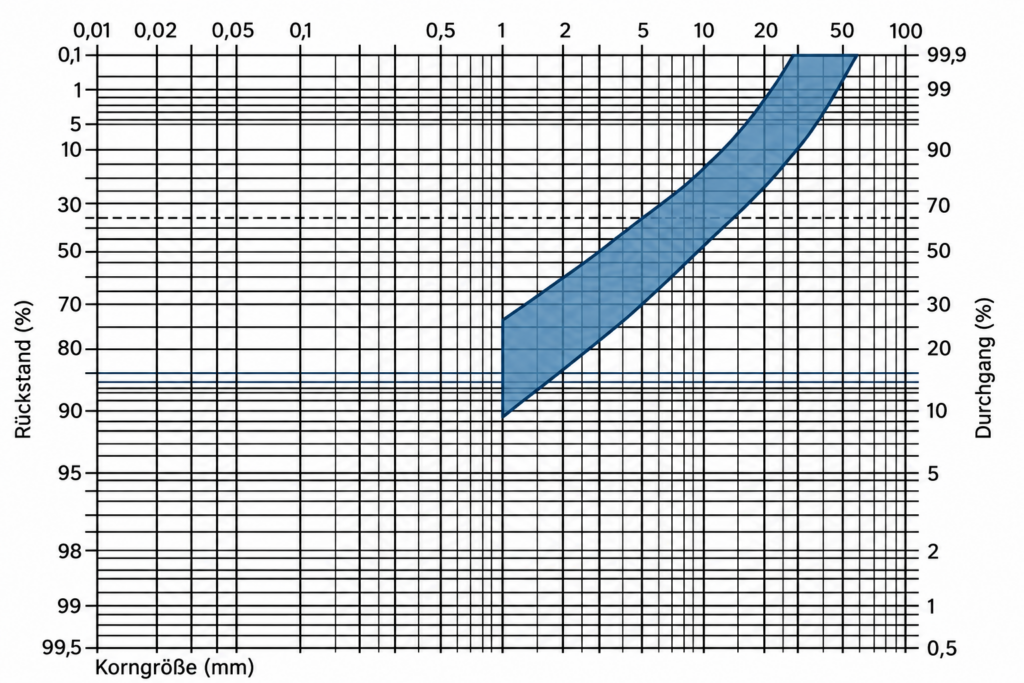

Kornkurve | HPC-Serie
Die Kornkurve zeigt die typische Korngrößenverteilung des mit dem Compound-Brecher HPC aufbereiteten Materials. Sie unterstützt die Beurteilung der Produktkörnung und die Abstimmung mit nachgeschalteten Prozessstufen. Die tatsächliche Verteilung hängt vom Aufgabematerial und den Maschineneinstellungen ab.
Anwendungsbereiche des COMPOUND BRECHERS HPC
Der Compound Brecher HPC von HAZEMAG wird vor allem in der Zementindustrie eingesetzt, wenn mineralische Rohstoffe zuverlässig und prozesssicher aufbereitet werden sollen. Typische Einsatzfelder sind die Aufbereitung von Zementrohstoffen wie Kalkstein und Mergel sowie weitere mineralische Materialien, die eine stabile Kornverteilung für nachgelagerte Prozessschritte erfordern.
Die robuste Auslegung des Compound-Brechers HPC unterstützt den Dauerbetrieb auch unter anspruchsvollen Bedingungen. Durch die Kombination mehrerer Zerkleinerungsprinzipien entsteht ein kontrollierter Materialfluss mit gleichmäßiger Produktqualität, der optimale Voraussetzungen für nachgeschaltete Prozessstufen in der Zementanlage schafft.
Typische Materialien:
- Kalkstein, Mergel und Ton für die Zementrohmaterialaufbereitung
- Gips und Anhydrit als Zuschlagstoffe im Zementprozess
- Rohmaterialmischungen mit wechselnden Kornanteilen aus dem Steinbruchbetrieb
After Sales-Service
Nach der Inbetriebnahme Ihres Compound Brechers steht Ihnen HAZEMAG mit einem internationalen Service und Supportnetzwerk zur Seite. Im Fokus stehen eine dauerhaft hohe Anlagenverfügbarkeit, strukturierte Wartungsintervalle und ein wirtschaftlicher Betrieb über den gesamten Lebenszyklus.
Downloads
Unsere Leistungen im Überblick:
Ersatzteile über HAZparts – Originalqualität online bestellen
Über HAZparts können Sie Original-Ersatz- und Verschleißteile direkt beim Hersteller bestellen. Für den Compound Brecher HPC umfasst das unter anderem Verschleiß- und Auskleidungskomponenten, Rotorbaugruppen sowie Hydraulik- und Steuerungselemente. So sichern Sie passgenaue Komponenten, kurze Lieferwege und eine hohe Verfügbarkeit im laufenden Betrieb.
Verfügbare Ersatzteile:
- Verschleiß- und Auskleidungskomponenten
- Rotorbauteile, Dichtungen und Lager
- Schutzplatten und Innenauskleidungen
- Hydraulik- und Steuerungselemente
Ihre Vorteile mit HAZparts:
- Direkte Online-Bestellung von Originalteilen bei HAZEMAG
- Passgenaue Komponenten für den Compound Brecher HPC
- Hohe Verfügbarkeit und schnelle Lieferfähigkeit
- Technische Unterstützung durch den HAZEMAG-Service
Ihr Projekt beginnt mit dem richtigen Brecher
Von der ersten Idee bis zur Umsetzung steht HAZEMAG an Ihrer Seite. Der Compound Brecher wird individuell auf Ihre Anlage ausgelegt und passgenau in bestehende Prozesse integriert.
Profitieren Sie von:
- Individueller Beratung durch HAZEMAG-Spezialisten
- Technischer Auslegung nach Ihren Prozessanforderungen
- Zugriff auf aktuelle Datenblätter und Leistungskennzahlen
- Direktem Kontakt zum Hersteller ohne Zwischenhändler
Konfiguration des COMPOUND BRECHERS nach Prozessanforderung
Jeder HAZEMAG Compound Brecher HPC lässt sich individuell auf Material, Durchsatzleistung und prozessspezifische Anforderungen abstimmen.
Dank modularer Bauweise und vielfältiger Ausstattungsoptionen kann der Brecher exakt an die jeweilige Anwendung in der Zementindustrie sowie an die Anforderungen der Rohstoffaufbereitung angepasst werden.
- HAZtronic®-System für automatische Regelung und Überwachung des Brechprozesses
- Kontinuierliche Anpassung der Prallwerke an das Aufgabematerial
- Echtzeitüberwachung aller Betriebsparameter über die Anlagensteuerung
- Optional: Integration in übergeordnete SCADA- oder PLC-Systeme
- Betrieb mit oder ohne Mahlbahn, je nach gewünschtem Zerkleinerungsgrad
- Einstellbare Prallplatten für flexible Kornverteilung
- Verschleißfeste Innenauskleidung für abrasive Materialien

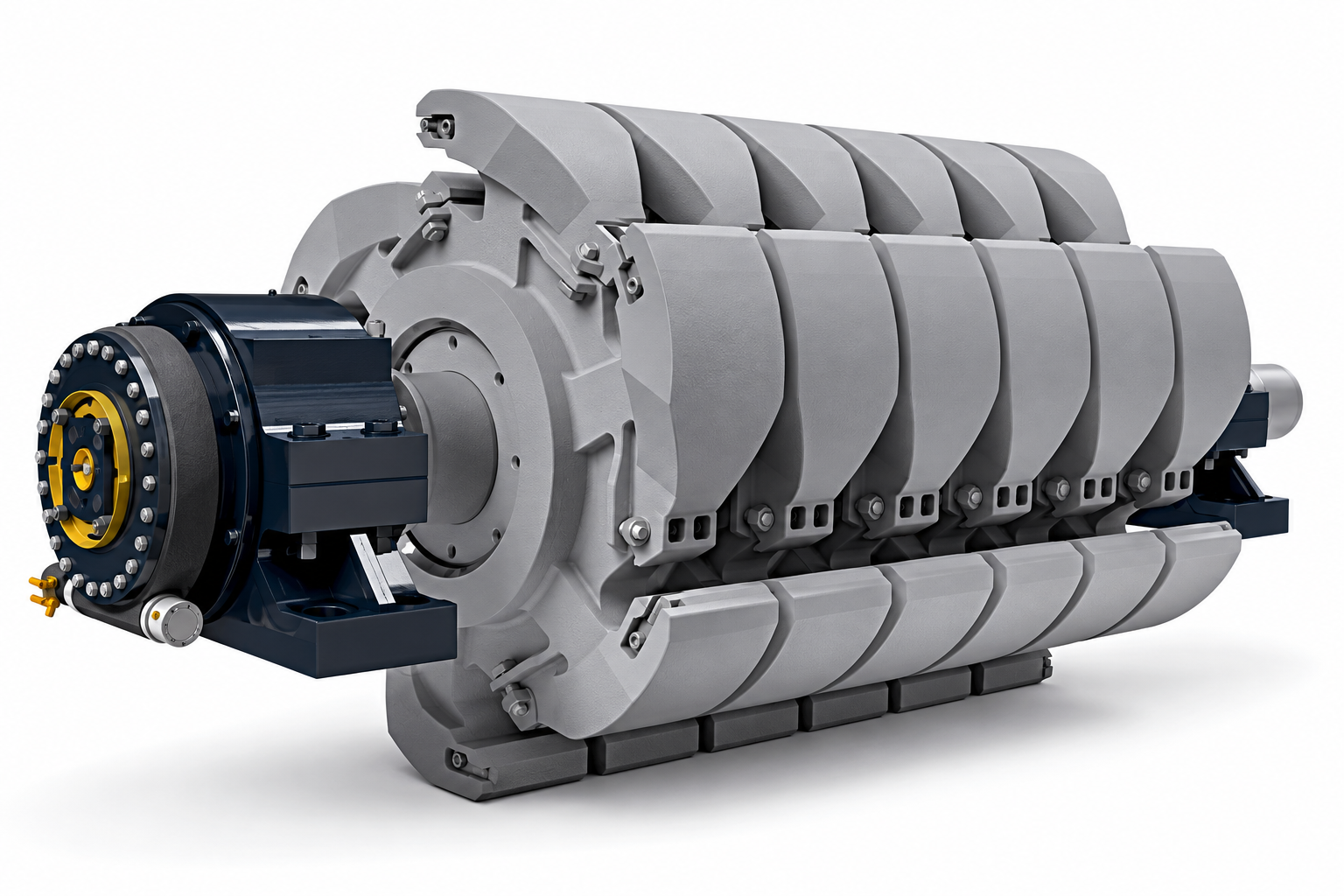

- Auswahl aus verschiedenen Rotortypen
- Schlagleisten in unterschiedlichen Legierungen (Mangan, Chrom, martensitisch)
- Hydraulisches Ausweichsystem zum Schutz bei Fremdkörpern
- Wahlweise Direktantrieb, Riemenantrieb
- Optional: energieeffiziente Motoren mit Drehzahlregelung (VFD)
- Optimierte Antriebsleistung für konstant hohen Durchsatz
- Hydraulische Öffnungssysteme für schnellen Zugang zur Brechkammer
- Automatische Schmierung von Lagern und Gelenken
- Mechanische Sicherheitssperren und Überdruckventile
- Integration in bestehende Förder- oder Siebanlagen
COMPOUND-BRECHER gebraucht kaufen – geprüft & direkt von HAZEMAG
Auch gebrauchte HAZEMAG Compound-Brecher der HPC-Serie stehen für Zuverlässigkeit, hohe Leistung und bewährte Qualität.
Alle Maschinen werden vor dem Verkauf gründlich geprüft, gewartet und mit Originalteilen instand gesetzt, um die gewohnte HAZEMAG-Performance zu gewährleisten.
Tipp: Neben gebrauchten HPC-Modellen kommen je nach Verfügbarkeit und Prozessanforderung auch Primär-, Sekundär– oder Tertiärprallbrecher für andere Prozessstufen infrage, wobei unser Team Sie gerne bei der Auswahl berät.
Ihre Vorteile beim Gebrauchtkauf:
- Technisch geprüfte und werküberholte Anlagen
- Originalteile und Updates nach aktuellem HAZEMAG-Standard
- Wirtschaftliche Alternative mit voller Funktionsgarantie
- Weltweiter Versand und Inbetriebnahme durch HAZEMAG Service
Weitere Anlagen für andere Prozessstufen
Da die HPC-Serie für die Zementrohstoffaufbereitung ausgelegt ist, lässt sie sich gezielt an Materialeigenschaften, gewünschte Kornverteilung und Durchsatzanforderungen anpassen. Die robuste, prozessorientierte Auslegung ermöglicht eine stabile Aufbereitung in einer Stufe und eine zuverlässige Prozessführung im Anlagenbetrieb.
Weitere wichtige Informationen zum HAZEMAG COMPOUND BRECHER HPC
Der Compound-Brecher HPC unterstützt einen energieeffizienten Betrieb durch die Kombination mehrerer Zerkleinerungsstufen in einer Maschine. Die abgestimmte Materialführung, definierte Brechzonen und eine gleichmäßige Kraftübertragung reduzieren den spezifischen Energieeinsatz pro Tonne Rohmaterial.
Durch den Einsatz leistungsangepasster Antriebe und optional frequenzgeregelter Motoren lässt sich der Energieverbrauch gezielt auf Materialeigenschaften und Durchsatzanforderungen abstimmen.
Der Compound-Brecher HPC wird gemäß den jeweils gültigen europäischen Maschinenrichtlinien bzw. gesetzlichen Anforderungen ausgeliefert
Servicefreundliche Zugänge, klar definierte Sicherheitskreise und hydraulisch unterstützte Öffnungs- und Sicherungssysteme gewährleisten ein hohes Maß an Sicherheit im laufenden Betrieb sowie bei Wartungs- und Instandhaltungsarbeiten.
Highlights:
- Integrierte Schutz- und Verriegelungssysteme mit Sensorüberwachung
- Mechanische und hydraulische Schutzfunktionen zur Absicherung der Brechkomponenten bei Störstoffen
Der Compound-Brecher HPC lässt sich gezielt in bestehende Aufbereitungs- und Rohmateriallinien integrieren und übernimmt mehrere Zerkleinerungsschritte innerhalb einer Prozessstufe.
HAZEMAG unterstützt Sie bei der Auslegung des Materialflusses, der konstruktiven Einbindung sowie der prozesssicheren Anbindung an die Gesamtanlage.
Typischer Flow:
Materialaufgabe → HPC → Nachgeschaltete Förderung / Klassierung
Schnittstellen:
- Steuerung: Integration von HAZtronic®, Anbindung an SCADA- oder PLC-Systeme
- Mechanik: Aufgabe- und Austragssysteme, Übergabestellen, Fördertechnik
- Signale: Prozess-, Betriebs- und Störmeldungen zur Anlagenüberwachung
Der Compound-Brecher HPC ist auf wirtschaftlichen Dauerbetrieb in der Rohmaterialaufbereitung ausgelegt. Durch die Kombination mehrerer Zerkleinerungsprinzipien in einer Maschine lassen sich Energiebedarf, Verschleiß und Prozessverluste deutlich reduzieren.
Auf Basis Ihrer anlagenspezifischen Prozessdaten erstellt HAZEMAG eine individuelle Wirtschaftlichkeitsbetrachtung, in der Einsparpotenziale bei Energieverbrauch, Verschleiß und Anlagenkomplexität berücksichtigt werden.
Typische Eingaben:
- Durchsatz: {t/h}
- Betriebsstunden: {h/Jahr}
- Energiepreis: {kWh-Preis}
- Verschleißkosten: {€/t}
Fragen und Antworten zum HAZEMAG COMPOUND BRECHER HPC
Der HAZEMAG Compound-Brecher HPC ist ein Zweirotor-Prallbrecher, der Primär- und Sekundärzerkleinerung in einem Gehäuse kombiniert. Er wird in der Zementindustrie zur Aufbereitung von Rohmaterial für die anschließende Verarbeitung in Kugelmühlen eingesetzt.
Zwei gleichsinnig rotierende Rotoren zerkleinern das Material nacheinander. Der erste Rotor übernimmt die Vorzerkleinerung, während der zweite, schneller laufende Rotor das Material auf die gewünschte Produktkörnung reduziert. Prallwerke und Mahlbahn unterstützen die Kontrolle der Produktkörnung.
Entscheidend sind die Eigenschaften des Aufgabematerials, insbesondere Härte, Abrasivität, Feuchte und maximale Aufgabestückgröße. Ebenso wichtig sind der erforderliche Durchsatz und die gewünschte Produktkörnung für die nachgeschaltete Rohmahlung. Diese Anforderungen bilden die Grundlage für die Auswahl und Auslegung des Compound-Brechers HPC.
Der Compound-Brecher HPC ist für die Zerkleinerung mittelharter Gesteine wie Kalkstein ausgelegt. In der Zementindustrie bereitet er Rohmaterial für die anschließende Verarbeitung in Kugelmühlen auf.
Die HAZtronic Steuerung ist ein intelligentes, elektronisches System zur Einstellung und Überwachung von Maschinenfunktionen. Sie unterstützt reproduzierbare Einstellungen und eine schnelle Anpassung an wechselnde Anforderungen im Betrieb.
Ja. Für den Compound Brecher bietet HAZEMAG Ersatzteile und Serviceleistungen. Original Verschleißteile und Komponenten sind verfügbar, außerdem unterstützt der After Sales Service bei Inspektion, Wartung und technischer Beratung. Ersatzteile können über HAZparts zur Online Bestellung oder direkt über den Kontakt angefragt werden.
